產品概述
本廠生產的DHH44X/H0/16型微阻緩閉消聲止回閥主要用于工業、城市給排水管道和高層住宅、高級賓館、加壓輸水泵的出口處。消聲止回閥在設計上充分考慮了使用環境的要求，采用斜板式結構，達到無震動、無嘈聲、運行平穩，確保賓館、住宅環境安靜，并具有節能的效果。用延緩關閉的方式使局部倒流水向系統內泄流，消聲止回閥從而大大降低了停泵倒流的水壓沖力，消聲止回閥消除了破壞性水錘峰值的產生，截流密封采用丁腈橡膠，密封性能好、減震耐磨、使用壽命長、維修方便等特點。

消聲止回閥主要技術參數
公稱壓力：1.0～1.6MPa
公稱通經：200～2000mm
適用介質：清水、泥漿水、污水、海水
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598

消聲止回閥主要零部件材料

零件名稱	閥體	蝶板	閥桿	緩沖油缸	密封圈
材料	灰鑄鐵、鑄鋼	碳鋼	不銹鋼	不銹鋼	丁腈橡膠

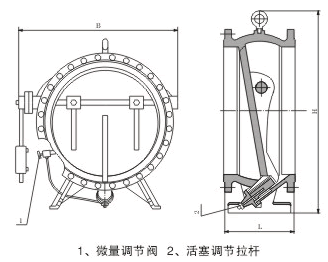

消聲止回閥四、主要外形連接尺寸單位：mm

DN（mm)	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1400	1600	2000
L	230	250	270	290	310	330	350	390	430	470	510	550	630	710	790	950
H	550	630	690	780	860	910	980	1070	1220	1320	1430	1550	1800	1980	2150	2550
B	450	520	590	670	750	780	850	970	1080	1200	1300	1450	1670	1880	1950	2450
