J44H高壓角式截止閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品概述
截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。

截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。

截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

設計與制造標準
●設計與制造：GB12233
●法蘭尺寸：GB9113
●結構長度：GB12221
●檢驗與實驗：GB/T13927

性能與規范

公稱壓力	16	32	Mpa
殼體試驗	24	48
密封試驗	17.6	35.2
氣密封試驗	0.5-0.7
適用介質	C	P	R
適用介質	水、油品、蒸汽	氮氫混合氣	堿液、液氨
適用溫度(℃)	≤200

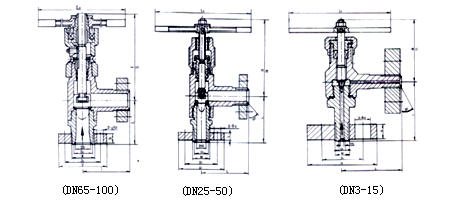

主要連接與外形尺寸

型號	通徑 DN(mm)	主要連接尺寸							外形尺寸
型號	通徑 DN(mm)	L	D	D1	M	D2	b	Z-фd	LO	H	H1
AJ44H-320 AL44H-320	3	60	70	42	M14×1.5	10	15	3-16	100	71	77
AJ44H-320 AL44H-320	6	60	70	42	M14×1.5	10	15	3-16	150	80	94
J44Y-160 L44Y-160	10	90	95	60	M24×2	10	20	3-18	200	260	275
J44Y-160 L44Y-160	15	105	95	60	M24×2	16	20	3-18	200	268	288
J44Y-320 L44Y-320	10	90	95	60	M24×2	10	20	3-18	200	268	275
J44Y-320 L44Y-320	15	105	105	68	M33×2	17	20	3-18	200	268	288
J44Y-160 L44Y-160	25	120	102	68	M33×2	28	20	3-18	300	225	245
	32	135	115	80	M42×2	37	22	4-18	300	222	248
	40	165	165	115	M52×2	47	28	6-26	350	265	300
	50	190	165	115	M64×3	59	32	6-26	400	303	345
J44Y-320 L44Y-320	25	120	115	80	M42×2	35	22	4-18	300	225	245
	32	135	135	95	M48×2	41	25	4-22	300	222	248
	40	165	165	115	M64×3	58	32	6-26	350	265	300
	50	190	200	145	M80×3	70	40	6-29	400	303	345
GJ44H-160 GL44H-160	65	215	200	145	M80×3	73	40	6-29	710	430	490
	80	260	225	170	M100×3	93	50	6-33	810	520	600
	100	290	260	195	M125×4	115	60	6-36	850	595	685
GJ44H-320 GHJ44H-320	65	215	225	170	M100×3	90	50	6-33	710	430	490
	80	260	260	195	M125×4	112	60	6-36	810	520	600
	100	290	300	235	M155×4	130	75	8-39	850	595	285
